Nell'intricato mondo della miscelazione di polvere e della miscelazione a stato solido, il raggiungimento dell'omogeneità senza compromettere l'integrità del materiale rimane una sfida persistente. Tra i vari tipi di miscelatori industriali, il Blender a doppio cono —Lo noto anche come miscelatore V-Blender o Twin-Cone-è emerso come una pietra miliare di operazioni di miscelazione efficienti, delicati e scalabili. La sua geometria simmetrica e l'azione di caduta lo rendono particolarmente adatto per applicazioni in cui lo stress di taglio minimo e l'alta uniformità sono fondamentali.
Questo articolo fornisce un'esplorazione approfondita dei principi di progettazione del doppio cono, meccanici operativi, caratteristiche delle prestazioni e il suo uso diffuso attraverso prodotti farmaceutici, trasformazione alimentare, ingegneria chimica e produzione di materiali avanzati. Inoltre, esamina come i recenti progressi tecnologici abbiano migliorato la sua funzionalità, affrontando limitazioni tradizionali come la coerenza batch-to-batch e l'efficienza di pulizia.
Fondamenti di progettazione: geometria e meccanismo operativo

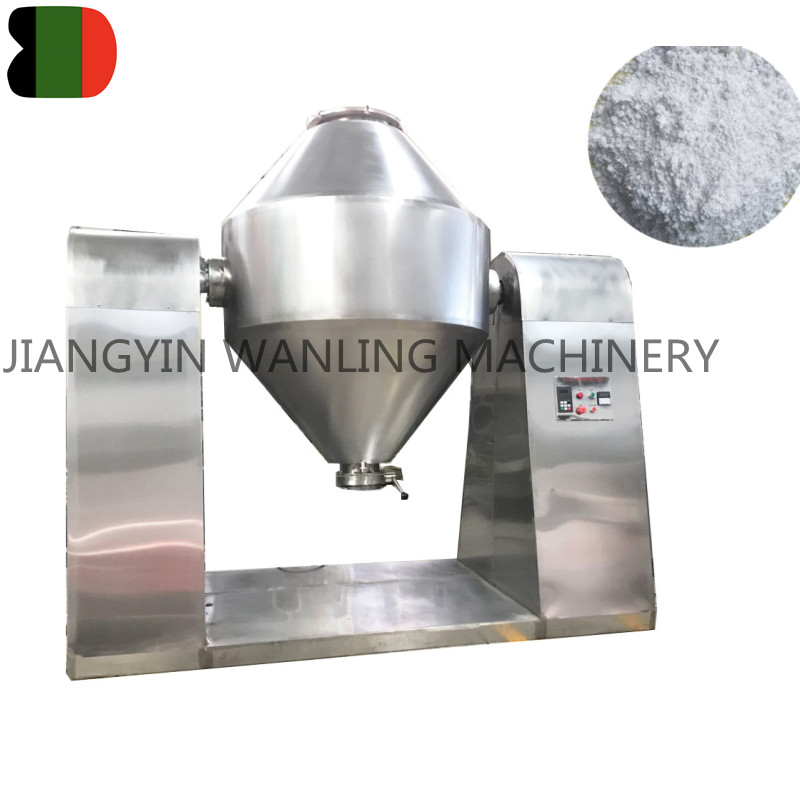

IL Blender a doppio cono Deriva il suo nome dalla sua configurazione di firma: una coppia di vasi conici uniti alle loro estremità aperte per formare una forma simmetrica, simile a una clessidra. Questo assemblaggio è montato su un asse rotante che consente all'intera struttura di cadere lentamente, inducendo un movimento complesso ma prevedibile all'interno del letto a polvere.
Mentre il frullatore ruota (in genere tra 5 e 25 rivoluzioni al minuto), le polveri all'interno sperimentano una combinazione di miscelazione convettiva , miscelazione diffusiva , E miscelazione di taglio :
- Miscelazione convettiva : Movimento su larga scala di masse in polvere dovuta alla rotazione della nave.
- Miscelazione diffusiva : Spostamento casuale delle particelle derivante da collisioni e sedimentazione gravitazionale.
- Miscelazione di taglio : Scivolamento inter-particella lungo gli strati durante il ciclo di inversione.
A causa dell'assenza di agitatori o pale interne, il blender a doppio cono impartisce stress meccanico minimo Sul prodotto, rendendolo ideale per materiali fragili o friabili.
Vantaggi delle prestazioni: omogeneità, scalabilità e compatibilità del materiale
Una delle caratteristiche più avvincenti del blender a doppio cono è la sua capacità di produrre miscele altamente omogenee, raggiungendo spesso livelli di uniformità inferiori a ± 1% di deviazione. Questo livello di precisione è particolarmente critico in settori come i prodotti farmaceutici, in cui la coerenza del dosaggio può influire direttamente sull'efficacia terapeutica e sulla conformità normativa.
Inoltre, il design supporta intrinsecamente produzione scalabile . Le unità in scala di laboratorio con capacità di pochi litri possono essere ridimensionate fino alle versioni industriali che gestiscono diverse migliaia di litri, il tutto mantenendo dinamiche di miscelazione coerenti.
La compatibilità del materiale è un'altra resistenza chiave. I miscelatori a doppio cono possono gestire:
- Polveri a flusso libero
- Materiali granulari
- Polveri coesive (con una formulazione adeguata)
- Composti sensibili al calore
- Sostanze igroscopiche (se operate in ambienti controllati)
Tuttavia, sono generalmente meno efficaci per le polveri con differenze di densità significative o quelle inclini alla segregazione dopo la miscelazione, a meno che non vengano impiegate contromisure come sequenze di carico ottimizzate o rivestimenti antidregati.
Applicazioni tra le industrie chiave
1. Produzione farmaceutica
Nel settore farmaceutico, i miscelatori a doppio cono sono ampiamente utilizzati per la miscelazione pre-tablet di ingredienti farmaceutici attivi (API) con eccipienti. La loro dolce azione di miscelazione conserva le proprietà fisiche delle API sensibili e garantisce l'uniformità del contenuto, un requisito essenziale per soddisfare le linee guida FDA e ICH.
2. Industria alimentare e delle bevande
Dalle miscele di spezie ai prodotti lattiero -caseari in polvere, l'industria alimentare si basa su miscelatori a doppio cono per mantenere la consistenza del sapore e l'uniformità della consistenza. La loro costruzione in acciaio inossidabile e la facilità di pulizia si allineano anche con severi standard di igiene.
3. Elaborazione chimica e materiale
I miscelatori a doppio cono sono impiegati nel composto di polimeri, pigmenti e catalizzatori, in cui anche la distribuzione di additivi è cruciale per l'elaborazione a valle e le prestazioni del prodotto finale.
4. Materiali e ceramiche avanzate
In campi come la preparazione dell'elettrodo della batteria, la sinterizzazione ceramica e la sintesi di nanomateriali, questi frullatori aiutano a raggiungere la stechiometria precisa richiesta per i materiali funzionali.
Miglioramenti tecnologici: dai sistemi manuali alla miscelazione intelligente
Mentre il concetto di base del blender a doppio cono è rimasto in gran parte invariato sin dal suo inizio, le moderne iterazioni incorporano diverse innovazioni volte a migliorare il controllo del processo, la ripetibilità e la sicurezza:
- Controllo automatizzato di rotazione : I controller logici programmabili (PLC) consentono una regolazione precisa della velocità di rotazione e del tempo di miscelazione in base alle caratteristiche del materiale.
- Sigillatura a tenuta di polvere e integrazione inerte dell'atmosfera : Per gestire i materiali esplosivi o sensibili all'ossigeno, i sistemi sigillati con spurgo di azoto sono ora standard.
- Porte di campionamento e monitoraggio in linea : L'integrazione della spettroscopia di campionamento in tempo reale e del vicino infrarosso (NIR) abilita i controlli di qualità del processo senza interrompere il ciclo della miscela.
- Sistemi CIP/SIP : Le funzionalità pulite sul posto (CIP) e sterilizzazione sul posto (SIP) migliorano l'igiene e riducono i tempi di inattività nelle industrie regolamentate.
Questi miglioramenti non solo migliorano l'efficienza operativa, ma supportano anche la conformità con le buone pratiche di produzione (GMP) e gli standard del settore 4.0.
Sfide e limitazioni: quando il blender a doppio cono non è corto
Nonostante i suoi numerosi vantaggi, il blender a doppio cono non è universalmente applicabile. Alcune limitazioni intrinseche includono:
- Tempi di miscelazione più lunghi : Rispetto ai miscelatori ad alto taglio, il raggiungimento della piena omogeneità può richiedere cicli estesi, che possono influire sulla produttività in operazioni ad alto volume.
- Conservazione del prodotto residuo : A causa della geometria della nave, lo scarico completo può essere impegnativo senza ulteriori meccanismi come i vassoi vibratori o l'assistenza al vuoto.
- RISCHIO DI SEGREGAZIONE Post-mixing : Se non dimesso immediatamente o gestito con cura, le polveri miste possono ri-segregarsi in base a dimensioni, densità o carica elettrostatica.
Per mitigare questi problemi, gli ingegneri spesso impiegano Aids di fusione , ottimizza i livelli di riempimento (in genere il 50-70% del volume totale) o integra il frullatore in una linea di elaborazione continua utilizzando tramogge intermedie o sistemi di trasferimento pneumatico.
Tendenze future e innovazioni emergenti
Guardando al futuro, l'evoluzione del blender a doppio cono è modellata da tendenze più ampie in automazione industriale, sostenibilità e digitalizzazione:
- Tecnologia gemella digitale : Le repliche virtuali di miscelatori fisici consentono la manutenzione predittiva, la simulazione del processo e l'ottimizzazione prima dell'inizio della produzione effettiva.
- Sensori intelligenti e integrazione di intelligenza artificiale : L'analisi dei dati in tempo reale viene utilizzata per regolare in modo dinamico i parametri, garantendo risultati di miscelazione ottimali con un intervento umano minimo.
- Unità di frullatore modulare e mobile : I sistemi a doppio cono portatile stanno guadagnando trazione nelle configurazioni di produzione flessibili, in particolare nello sviluppo del contratto e nelle organizzazioni manifatturiere (CDMOS).
Inoltre, la crescente enfasi su produzione continua In prodotti farmaceutici e sostanze chimiche fine sta spingendo progetti ibridi che combinano i benefici della geometria a doppio cono con meccanismi semi-continui di alimentazione e scarico.
